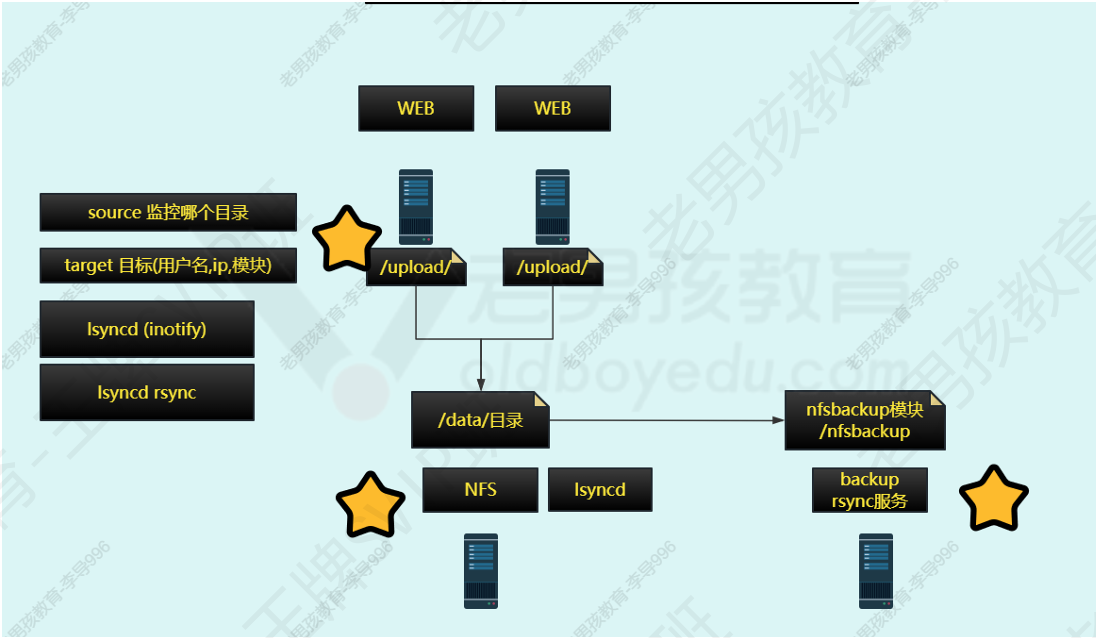

Lsyncd 同步架构

bash

1. 文件源头（source）
监控目录：系统首先监控指定的目录，这些目录包含了需要备份的文件。
文件收集：一旦有文件更新或新增，系统会立即收集这些文件，准备进行上传。
2. 上传模块（/upload/）
文件传输：收集到的文件通过上传模块进行传输。这个模块可能是一个脚本或服务，负责将文件从源头安全地传输到目标位置。
并发处理：为了提高效率，上传模块可能支持并发处理，即同时上传多个文件。
3. 目标位置（target）
用户与IP识别：在目标位置，系统会识别文件的上传用户以及他们的IP地址，确保文件的来源是可信的。
模块识别：除了用户和IP，系统还会识别文件是通过哪个模块上传的，这有助于后续的审计和故障排查。
4. 备份技术栈
NFS（Network File System）：
功能：NFS允许不同计算机之间通过网络共享文件。在这个架构中，NFS可能用于将文件从上传模块传输到备份存储。
配置：为了安全起见，NFS服务端会进行特定的配置，如root_squash，以防止客户端以root权限访问共享文件。
Isyncd：
功能：Isyncd是一个轻量级的文件同步工具，可以实时监控文件变化并进行同步。
类型：包括inotify和rsync两种类型，分别适用于不同的同步需求。
优势：通过Isyncd，系统能够确保文件在源头和目标位置之间保持实时同步。
nfsbackup模块（/nfsbackup/）：
功能：这个模块专门用于处理NFS备份相关的任务，如文件的存储、管理和恢复。
存储位置：备份文件存储在/data/目录下，便于管理和访问。

用户角度流程：

上传文件：用户通过 Web 服务器上传文件到指定的/upload/ 目录。
NFS 挂载：/upload/和 NFS 上的/data/目录进行了永久挂载
Lsyncd 监控：在 NFS 服务端上通过 Lsyncd 监控指定的/upload/目录
数据备份：备份服务器使用 lrsync 从 NFS 共享目录中拉取文件进行备份，并通过 nfsbackup 模块安全实时传输数据
最终效果：用户在 web 服务器/upload/目录上传一个文件，存储服务器 nfs /data/目录里面有，实时同步 backup 服务器指定目录/nfsbackup 也有这个文件

环境

实时同步项目	需求
web服务器	挂载点:/app/code/blog/ 用户www(1999,1999)
nfs服务端	共享:/nfs/blog/ 用户www(1999,1999)
备份服务器	共享:/nfs/backup/blog/ 用于lsyncd实时同步使用
lsyncd	根据nfs, rsync的内容配置即可.

流程

NFS

NFS 服务端配置

服务端配置/nfs/blog

shell

[root@nfs01 /data]# mkdir -p /nfs/blog/
[root@nfs01 /data]# id www
用户id=1999(www) 组id=1999(www) 组=1999(www)
[root@nfs01 /data]# chown -R www.www /nfs/blog/
[root@nfs01 /data]# vim /etc/exports
/nfs/blog/ 172.16.1.0/24(rw,all_squash,anonuid=1999,anongid=1999)
[root@nfs01 /data]# systemctl restart nfs
[root@nfs01 /data]# showmount -e
Export list for nfs01:
/nfs/blog 172.16.1.0/24

客户端测试

shell

[root@web01 ~]# id www

用户id=1999(www) 组id=1999(www) 组=1999(www)
[root@web01 ~]# mkdir -p /app/code/blog/

[root@web01 ~]# mount -t nfs 172.16.1.31:/nfs/balog/ /app/code/blog/


[root@web01 ~]# mount -t nfs 172.16.1.31:/nfs/blog/ /app/code/blog/

[root@web01 ~]# df -h

df: /upload: 过旧的文件控柄
文件系统         容量  已用  可用 已用% 挂载点
devtmpfs         963M     0  963M    0% /dev
tmpfs            979M     0  979M    0% /dev/shm
tmpfs            979M  8.9M  970M    1% /run
tmpfs            979M     0  979M    0% /sys/fs/cgroup
/dev/sda3         97G  4.4G   93G    5% /
/dev/sda1       1014M  167M  848M   17% /boot
tmpfs            196M     0  196M    0% /run/user/0
nfs01:/nfs/blog   97G  4.3G   93G    5% /app/code/blog
#

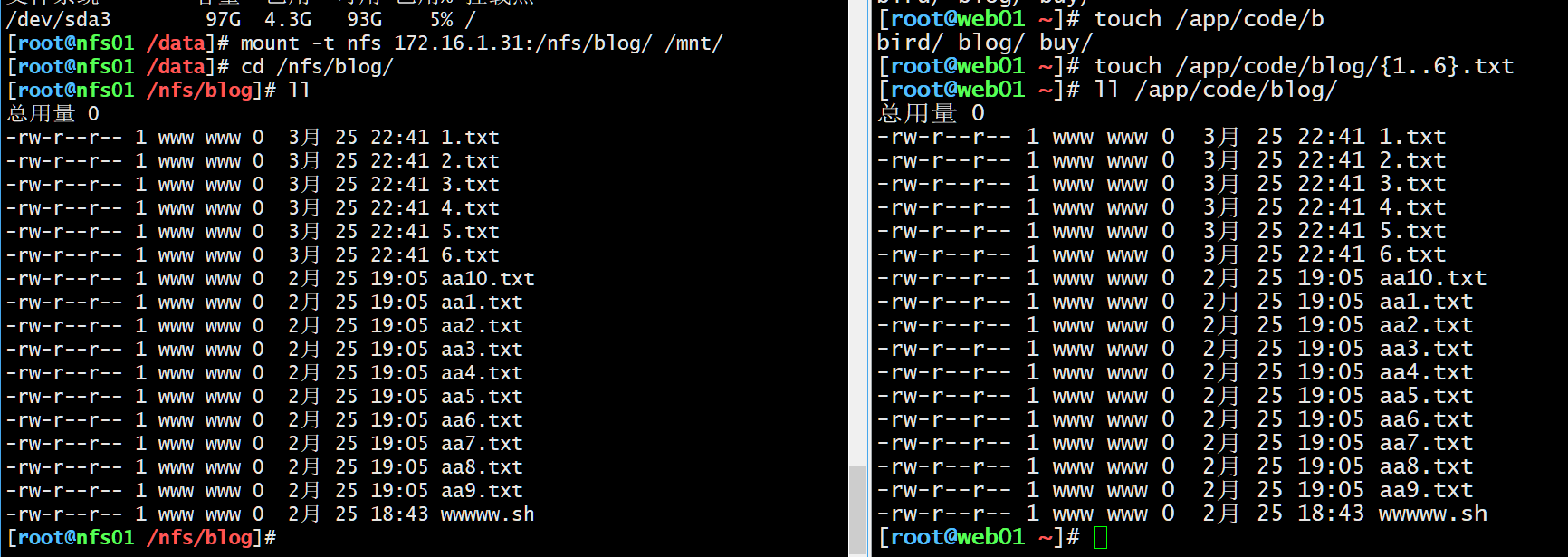

创建文件测试

Rsync 备份服务

/nfs/backup/blog 模块 blog

服务端测试

shell

[root@backup /nfsbackup]# cat /etc/rsyncd.conf
fake super = yes
uid = rsync
gid = rsync
max connections = 2000
timeout = 600
log file = /var/log/rsyncd.log
pid file = /var/run/rsyncd.pid
lock file = /var/run/rsyncd.lock
ignore errors
read only = false
list false
auth users = rsync_backup
secrets file = /etc/rsync.password

[nfsbackup]
comment = /nfsbackup/
path = /nfsbackup/

[blog]
comment = blog
path = /nfs/backup/blog/
[root@backup /nfsbackup]# mkdir -p /nfs/backup/blog/

[root@backup /nfsbackup]# chown -R rsync.rsync /nfs/backup/blog/
[root@backup /nfsbackup]# systemctl restart rsyncd

客户端测试

shell

[root@nfs01 /nfs/blog]# rsync -avz /etc/hostname rsync_backup@172.16.1.41::blog
Password:
sending incremental file list
hostname

sent 101 bytes  received 49 bytes  42.86 bytes/sec
total size is 6  speedup is 0.04
[root@nfs01 /nfs/blog]# systemctl status lsyncd.service
● lsyncd.service - Live Syncing (Mirror) Daemon
   Loaded: loaded (/usr/lib/systemd/system/lsyncd.service; enabled; vendor preset: disabled)
   Active: active (running) since Tue 2025-03-25 23:01:34 CST; 4s ago
     Docs: man:lsyncd(1)
           https://axkibe.github.io/lsyncd/
 Main PID: 5537 (lsyncd)
    Tasks: 1
   Memory: 476.0K
   CGroup: /system.slice/lsyncd.service
           └─5537 /usr/bin/lsyncd -nodaemon /etc/lsyncd.conf

3月 25 23:01:34 nfs01 systemd[1]: Started Live Syncing (Mirror) Daemon.
3月 25 23:01:34 nfs01 lsyncd[5537]: 23:01:34 Normal: --- Startup ---
3月 25 23:01:34 nfs01 lsyncd[5537]: 23:01:34 Normal: recursive startup rsync: /data/ -> rsync_backup@172.16.1.41::nfsbackup/
3月 25 23:01:34 nfs01 lsyncd[5537]: 23:01:34 Normal: recursive startup rsync: /nfs/blog/ -> rsync_backup@172.16.1.41::blog/
3月 25 23:01:34 nfs01 lsyncd[5537]: 23:01:34 Normal: Startup of /nfs/blog/ -> rsync_backup@172.16.1.41::blog/ finished.
3月 25 23:01:34 nfs01 lsyncd[5537]: 23:01:34 Normal: Startup of /data/ -> rsync_backup@172.16.1.41::nfsbackup/ finished.

[root@nfs01 /nfs/blog]# cat /etc/lsyncd.conf
settings {
    logfile = "/var/log/lsyncd.log",  -- 日志文件，主要查看日志文件
    pidfile = "/var/run/lsyncd.pid",  -- PID文件
    statusFile = "/var/log/lsyncd.status",  -- 服务状态文件
    nodaemon = true,  -- 改为非守护进程模式，默认rsync命令，lsyncd
    maxProcesses = 2  -- 控制最多用于传输数据的进程数量（rsync进程数），根据CPU核心数来一致或2倍
}

sync {
    default.rsync,  -- 指定rsync工作模式
    source = "/data/",  -- 指定lsyncd监控目录，源目录
    target = "rsync_backup@172.16.1.41::nfsbackup",  -- 指定目标rsync服务端，用户名@IP地址::模块名字
    delay = 5,  -- 每隔15秒同步一次
    delete = true,  -- rsync命令的--delete选项
    rsync = {
        binary = "/usr/bin/rsync",  -- 命令位置
        archive = true,  -- rsync命令的-a选项
        compress = true,  -- rsync命令的-z选项，压缩
        password_file = "/etc/rsync.client"  -- 配置rsync--password-file密码文件
    }
}

sync {
    default.rsync,  -- 指定rsync工作模式
    source = "/nfs/blog/",  -- 指定lsyncd监控目录，源目录
    target = "rsync_backup@172.16.1.41::blog",  -- 指定目标rsync服务端，用户名@IP地址::模块名字
    delay = 5,  -- 每隔15秒同步一次
    delete = true,  -- rsync命令的--delete选项
    rsync = {
        binary = "/usr/bin/rsync",  -- 命令位置
        archive = true,  -- rsync命令的-a选项
        compress = true,  -- rsync命令的-z选项，压缩
        password_file = "/etc/rsync.client"  -- 配置rsync--password-file密码文件
    }
}

Lsyncd

shell

[root@nfs01 /nfs/blog]# cat /etc/lsyncd.conf
settings {
    logfile = "/var/log/lsyncd.log",  -- 日志文件，主要查看日志文件
    pidfile = "/var/run/lsyncd.pid",  -- PID文件
    statusFile = "/var/log/lsyncd.status",  -- 服务状态文件
    nodaemon = true,  -- 改为非守护进程模式，默认rsync命令，lsyncd
    maxProcesses = 2  -- 控制最多用于传输数据的进程数量（rsync进程数），根据CPU核心数来一致或2倍
}

sync {
    default.rsync,  -- 指定rsync工作模式
    source = "/data/",  -- 指定lsyncd监控目录，源目录
    target = "rsync_backup@172.16.1.41::nfsbackup",  -- 指定目标rsync服务端，用户名@IP地址::模块名字
    delay = 5,  -- 每隔15秒同步一次
    delete = true,  -- rsync命令的--delete选项
    rsync = {
        binary = "/usr/bin/rsync",  -- 命令位置
        archive = true,  -- rsync命令的-a选项
        compress = true,  -- rsync命令的-z选项，压缩
        password_file = "/etc/rsync.client"  -- 配置rsync--password-file密码文件
    }
}

sync {
    default.rsync,  -- 指定rsync工作模式
    source = "/nfs/blog/",  -- 指定lsyncd监控目录，源目录
    target = "rsync_backup@172.16.1.41::blog",  -- 指定目标rsync服务端，用户名@IP地址::模块名字
    delay = 5,  -- 每隔15秒同步一次
    delete = true,  -- rsync命令的--delete选项
    rsync = {
        binary = "/usr/bin/rsync",  -- 命令位置
        archive = true,  -- rsync命令的-a选项
        compress = true,  -- rsync命令的-z选项，压缩
        password_file = "/etc/rsync.client"  -- 配置rsync--password-file密码文件
    }
}
~
~
[root@nfs01 /nfs/blog]# systemctl restart lsyncd
