1. 防火墙概述

目标与功能
- 主要目标是“封端口”和“封IP”，即通过规则控制数据包的进出。
- 除了基本的流量过滤，还能实现 NAT（网络地址转换）功能，如共享上网、端口映射和IP映射。
常见应用场景
- 安全防护： 过滤不合法流量、封禁恶意IP和网段、禁止Ping探测等。
- 网络转换： 利用 NAT 功能，实现局域网内主机共享公网IP访问外部网络，或者实现端口转发，把外部访问请求转发到内部服务器。

2. 防火墙分类及基本名词

防火墙分类
- 硬件防火墙： 位于企业入口，如三层路由器（H3C、华为、Cisco、Juniper等），适合处理大流量。
- 软件防火墙： 在操作系统内核中运行，常见的有iptables、firewalld（CentOS7）、nftables（CentOS8）、ufw（Ubuntu）。
- 云防火墙： 如阿里云安全组、NAT网关和WAF，针对云环境定制，主要封IP/封端口及处理7层应用攻击。
必须熟悉的名词
- 表（Table）： 类似一个容器，用来存放同一类功能的链。常见的有 filter 表（负责流量过滤）、nat 表（负责地址转换）、raw 表和 mangle 表。
- 链（Chain）： 在表中存放规则的有序列表，每个链处理特定方向的数据流，例如 INPUT（进站流量）、OUTPUT（出站流量）、FORWARD（路由转发）、PREROUTING 和 POSTROUTING。
- 规则（Policy）： 每条规则定义了满足条件后的处理动作，如 ACCEPT（允许）、DROP（丢弃）或 REJECT（拒绝并反馈）。
- 状态匹配（State）： 利用连接状态（NEW、ESTABLISHED、RELATED、INVALID）来做进一步过滤。

3. iptables 执行流程

逐条匹配原则
- 数据包进入防火墙后，从上到下、从前到后依次匹配规则。
- 一旦匹配到明确的动作（例如DROP或ACCEPT），就不会继续匹配后面的规则。
默认规则
- 如果没有规则匹配，最终会走到链的默认策略，这个默认策略通常由系统预先设置（例如默认ACCEPT或DROP）。

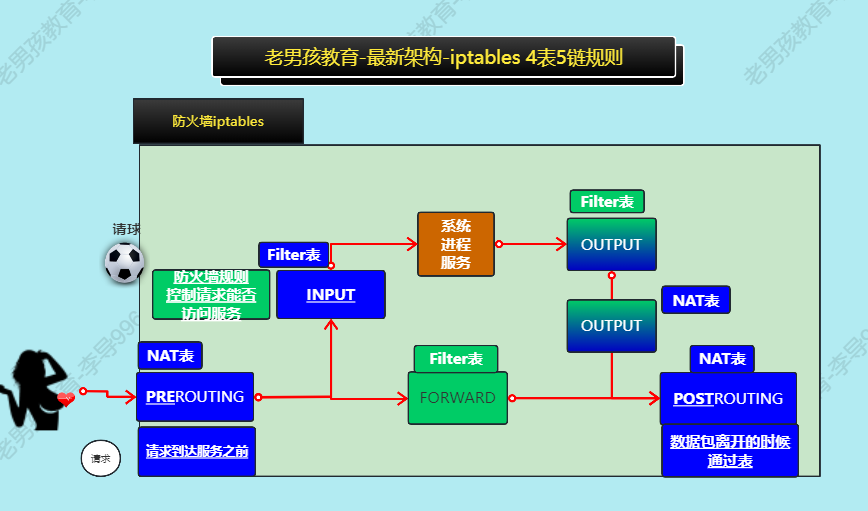

4. 表与链的结构

iptables 四个表
- filter 表： 默认表，用于数据包的过滤。主要用于主机自身防护，含有 INPUT、OUTPUT、FORWARD 三个链。
- nat 表： 和主机本身无关一般用于局域网共享上网或者特殊的端口转换服务相关。用于网络地址转换。常见应用包括共享上网、端口转发、IP映射。常用链有 PREROUTING、POSTROUTING 和 OUTPUT。
- raw 表 & mangle 表： 分别用于连接追踪前的处理和修改数据包内容（如TTL、TOS等），在本次笔记中侧重前两者。
iptables 主要链说明
- INPUT： 处理进入本机的数据包（是否允许外部数据包进入服务器）。
- OUTPUT： 处理由本机发出的数据包。
- FORWARD： 处理经过本机转发的数据包（主要与路由和NAT有关）。
- PREROUTING： 数据包在路由前的处理，通常用于 DNAT（目的地址转换）。
- POSTROUTING： 数据包离开防火墙前的处理，常用于 SNAT（源地址转换）。

5. 环境准备及常用命令

安装与服务管理
- 使用 yum 安装 iptables-services，例如：
  yum install -y iptables-services
- 启动并设为开机自启：
  systemctl start iptables.service
  systemctl enable iptables.service
内核模块加载
- 加载必要模块：

shell

[root@m01 ~]# cat >>/etc/rc.local<<EOF
 modprobe ip_tables
 modprobe iptable_filter
 modprobe iptable_nat
 modprobe ip_conntrack
 modprobe ip_conntrack_ftp
 modprobe ip_nat_ftp
 modprobe ipt_state
EOF
#检查是否加载防火墙iptables 模块
[root@m01 ~]# lsmod | egrep 'filter|nat|ipt'

#清空 filter 表中的所有规则。
[root@m01 ~]# iptables -t filter -F
[root@m01 ~]# iptables -t filter -X
[root@m01 ~]# iptables -t filter -Z

[root@m01 ~]# iptables -t filter -A INPUT -p tcp --dport 22 -jDROP

#查看指定表中的规则
[root@m01 ~]# iptables  -t nat -nL

- 为保证永久加载，可将命令写入 `/etc/rc.local` 并赋予执行权限。

规则保存与恢复
- 保存规则：
  iptables-save > /etc/sysconfig/iptables
- 恢复规则：
  iptables-restore < /etc/sysconfig/iptables

6. iptables 命令参数详解

规则操作命令
- -A：追加规则到链末尾。
- -I：插入规则到链的第一条（对于拒绝类规则，常放在最前面）。
- -D：删除规则（可用序号删除，结合 --line-number 查看规则序号）。
显示与调试选项
- -L：列出规则；加 -n 可避免反向解析IP和端口。
- -v：显示数据包和字节计数。
指定匹配条件
- -p：指定协议（tcp、udp、icmp、all）。
- --dport 与 --sport：指定目标端口与源端口（使用时须同时指定协议）。
- -s 与 -d：指定源IP与目标IP。
- -m multiport：匹配多个端口，示例：--dport 80,443。
- -m state --state：匹配连接状态，如 NEW、ESTABLISHED、RELATED、INVALID。
跳转动作
- -j：指定匹配后的动作，如 ACCEPT、DROP、REJECT。
限速及并发控制
- -m limit：限制单位时间内的数据包数量，常用参数如 --limit 10/minute 和 --limit-burst 5。

7. 配置 filter 表规则（详细案例）

7.1 禁止访问22端口

命令示例：

shell

iptables -t filter -A INPUT -p tcp --dport 22 -j DROP

解释：
将所有访问本机22端口（SSH）的TCP数据包丢弃。

7.2 封IP/屏蔽某个IP

命令示例：

shell

iptables -I INPUT -s 10.0.0.7 -j DROP
iptables -I INPUT -s 172.16.1.7 -j DROP

解释：
直接插入规则，屏蔽特定IP地址的数据包，防止该IP访问本机服务。

7.3 禁止网段访问指定端口

命令示例：

shell

iptables -I INPUT -s 10.0.0.0/24 -p tcp --dport 8888 -j DROP

解释：
拒绝来自整个10.0.0.0/24网段访问8888端口的TCP请求。

7.4 只允许指定网段连入（白名单）

方法1（排除法）：

shell

iptables -I INPUT ! -s 172.16.1.0/24 -j DROP

表示非172.16.1.0/24网段的全部流量直接丢弃。

方法2（默认拒绝、先放行白名单）：
1. 先添加允许规则：

shell

iptables -A INPUT -s 10.0.0.1 -j ACCEPT
iptables -A INPUT -s 172.16.1.0/24 -j ACCEPT

2. 修改默认策略：

plain

iptables -P INPUT DROP

解释：
先明确允许某些网段，再将默认规则改为拒绝，达到只允许特定网段访问的目的。

7.5 匹配 ICMP 类型（禁止 Ping）

命令示例：

plain

iptables -I INPUT -p icmp --icmp-type 8 -j DROP

解释：
拒绝 ICMP 回显请求（ping），防止被网络探测；也可通过内核参数禁ping。

7.6 指定多个端口

命令示例：

plain

iptables -A INPUT -m multiport -p tcp --dport 80,443 -j ACCEPT

解释：
允许同时访问多个端口（例如 Web 服务的80和443端口）。

7.7 匹配网络状态

命令示例：

plain

iptables -A INPUT -m state --state NEW,ESTABLISHED,RELATED -j ACCEPT

解释：
根据TCP/IP连接状态来做判断，只允许合法的新连接以及已经建立和相关联的连接通过。

7.8 限制并发及速率

命令示例：

plain

iptables -A INPUT -p icmp -m limit --limit 10/minute --limit-burst 5 -j ACCEPT

解释：
限制单位时间内通过的ICMP数据包数，防止因过多请求导致拒绝服务攻击（DDOS）。

7.9 防火墙规则的保存与恢复

保存规则：

plain

iptables-save > /etc/sysconfig/iptables

恢复规则：

plain

iptables-restore < /etc/sysconfig/iptables

解释：
将当前iptables配置备份到配置文件中，确保重启后规则能自动加载。

8. 生产环境应用实践

常见模式：
- “逛公园模式”：默认规则为 ACCEPT（开放所有流量）。
- “看电影模式”：默认规则为 DROP，白名单方式允许特定流量进入（更安全）。
典型配置步骤：
1. 允许本机回环接口（lo）流量：

plain

iptables -A INPUT -i lo -j ACCEPT
iptables -A OUTPUT -o lo -j ACCEPT

2. **开放SSH和Web端口：**

plain

iptables -A INPUT -p tcp --dport 22 -j ACCEPT
iptables -A INPUT -m multiport -p tcp --dport 80,443 -j ACCEPT

3. **放行特定网段：**

plain

iptables -A INPUT -s 10.0.0.0/24 -j ACCEPT
iptables -A INPUT -s 172.16.1.0/24 -j ACCEPT

4. **修改默认策略为DROP：**

plain

iptables -P INPUT DROP

解释：
这种配置确保只有明确允许的流量可以进入，而其他流量都被拒绝，从而提高了系统安全性。

9. NAT 功能及共享上网、端口转发

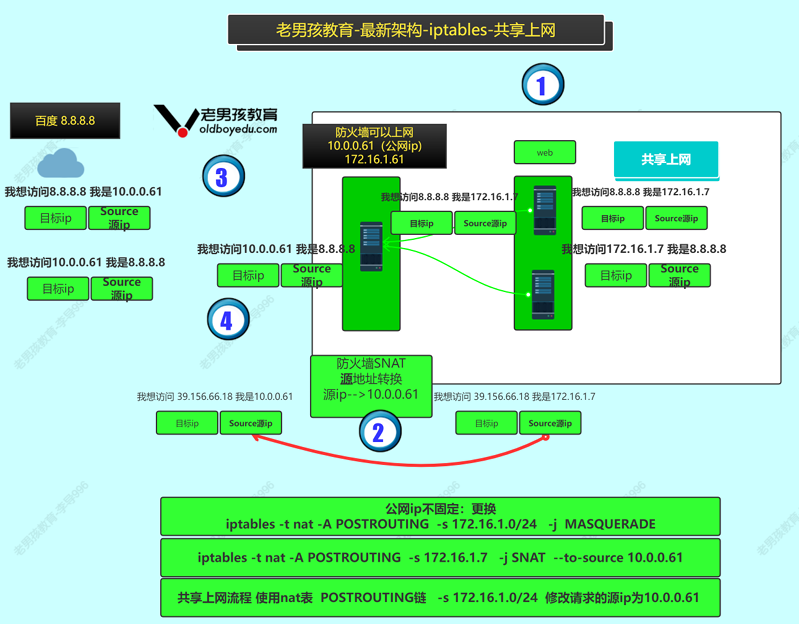

9.1 实现共享上网

原理：
利用 NAT 的 SNAT 或 MASQUERADE 功能，把内网服务器的源IP转换成防火墙的公网IP，使内网服务器可以访问外部网络。
配置示例：

shell

[root@m01 /etc/sysconfig]# ssh -p 22 root@web01
[root@web01 ~]# vim /etc/sysconfig/network-scripts//ifcfg-ens33
#修改Onboot=no修改 ifcfg-ens33 关闭 ens33 网卡

root@web01 ~]# ifdown ens33
关闭ens33网卡
[root@web01 ~]# cat  /etc/sysconfig/network-scripts/ifcfg-ens34
GATEWAY=172.16.1.61
DNS1=223.5.5.5
DNS2=223.6.6.6
#常看路由表

[root@web01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.16.1.61     0.0.0.0         UG    100    0        0 ens34
172.16.1.0      0.0.0.0         255.255.255.0   U     100    0        0 ens34
#
在 m01 服务器上启用 IP 转发
[root@m01 ~]# cat  /etc/sysctl.conf
net.ipv4.ip_forward=1

[root@m01 ~]# sysctl -p

#iptables 设置 NAT 规则
[root@m01 ~]# iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j SNAT --to-source 10.0.0.61

-t nat：操作 NAT 表，负责地址转换。
-A POSTROUTING：在数据包离开 m01 服务器前修改它的源地址。
-s 172.16.1.0/24：匹配来自 172.16.1.0/24 网段的流量（即 web01）。
-j SNAT --to-source 10.0.0.61：
将 web01 的源 IP 修改为 m01 的外网 IP（10.0.0.61），
让外网服务器认为请求来自 m01，然后正常返回数据。


#查看 NAT 规则
[root@m01 ~]#  iptables -t nat -L POSTROUTING -n --line-numbers
Chain POSTROUTING (policy ACCEPT)
num  target     prot opt source               destination
1    POSTROUTING_direct  all  --  0.0.0.0/0            0.0.0.0/0
2    POSTROUTING_ZONES  all  --  0.0.0.0/0            0.0.0.0/0
3    SNAT       all  --  172.16.1.0/24        0.0.0.0/0            to:10.0.0.61
4    SNAT       all  --  172.16.1.0/24        0.0.0.0/0            to:10.0.0.61


[root@m01 ~]#vim /etc/sysctl.conf #内核转发
net.ipv4.ip_forward = 1
[root@m01 ~]# sysctl -p
#在 web01 上测试外网连通性
[root@web01 ~]# ping 223.6.6.6
PING 223.6.6.6 (223.6.6.6) 56(84) bytes of data.
64 bytes from 223.6.6.6: icmp_seq=1 ttl=127 time=59.9 ms
64 bytes from 223.6.6.6: icmp_seq=2 ttl=127 time=45.6 ms

额外步骤：
- 开启内核IP转发：在 /etc/sysctl.conf 中添加
  net.ipv4.ip_forward = 1 并执行 sysctl -p
- 后端主机配置网关指向防火墙的内网IP。

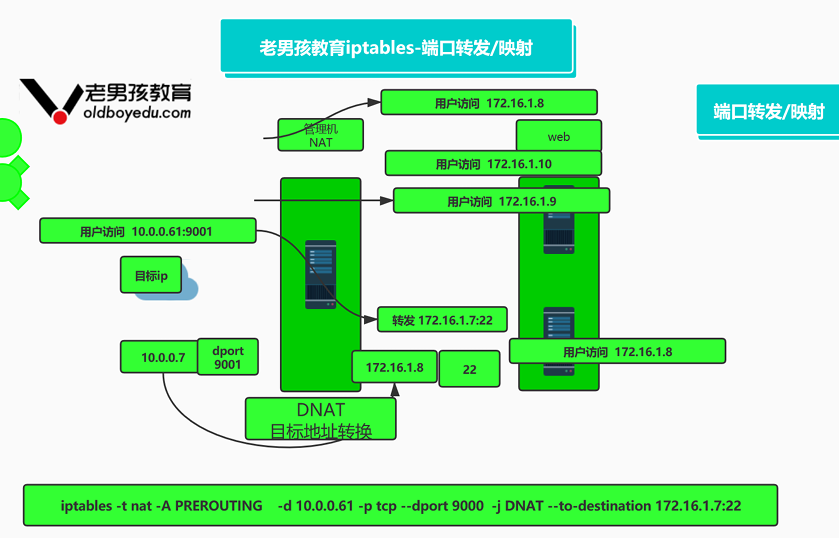

9.2 实现端口转发

原理：
使用 DNAT 将访问防火墙上某个端口的请求转发到内网服务器上的对应端口。
配置示例：

plain

iptables -t nat -A PREROUTING -d 10.0.0.61 -p tcp --dport 9000 -j DNAT --to-destination 172.16.1.7:22

shell

[root@web01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.16.1.61     0.0.0.0         UG    100    0        0 ens34
172.16.1.0      0.0.0.0         255.255.255.0   U     100    0        0 ens34


[root@m01 ~]# sysctl -p
net.ipv4.ip_forward = 1

[root@m01 ~]# iptables -t nat -A PREROUTING -d 10.0.0.61 -p tcp --dport 9999 -j DNAT --to-destination 172.16.1.7:22

[root@m01 ~]# iptables -t nat -nL
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
PREROUTING_direct  all  --  0.0.0.0/0            0.0.0.0/0
PREROUTING_ZONES  all  --  0.0.0.0/0            0.0.0.0/0
DNAT       tcp  --  0.0.0.0/0            10.0.0.61            tcp dpt:9999 to:172.16.1.7:22

解释：
将访问10.0.0.61:9000的请求转发到内网服务器172.16.1.7的22端口。

9.3 实现 IP 映射

原理：
给服务器网卡添加一个别名IP，然后将指向这个IP的流量转发到内网指定服务器。
配置示例：

plain

ip a add 10.0.0.62/24 dev eth0 label eth0:0
iptables -t nat -A PREROUTING -d 10.0.0.62 -j DNAT --to-destination 172.16.1.7

10. Iptables 总结

核心概念回顾：
- iptables 主要有四个表（filter、nat、raw、mangle）和五个链（INPUT、OUTPUT、FORWARD、PREROUTING、POSTROUTING）。
- Filter 表用于流量过滤；nat 表用于地址转换；两者结合可以构建安全的网络防护和网络转换方案。
面试题示例
1. 查看当前所有规则的命令
  答：iptables -L -n 或 iptables -nL
2. 禁止来自10.0.0.188访问80端口的请求
  答：iptables -A INPUT -s 10.0.0.188 -p tcp --dport 80 -j DROP
3. 如何使命令行执行的iptables规则永久生效？
  答：保存规则到 /etc/sysconfig/iptables（使用 iptables-save），并确保iptables服务在启动时加载。
4. 实现把访问10.0.0.3:80的请求转到172.16.1.17:80
  答：iptables -t nat -A PREROUTING -d 10.0.0.3 -p tcp --dport 80 -j DNAT --to-destination 172.16.1.17:80
5. 实现172.16.1.0/24段所有主机通过124.32.54.26外网IP共享上网
  答：iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -j SNAT --to-source 124.32.54.26
